١. بيانات المشروع ودور البيوت
تهدف البيوت المحمية إلى إنتاج زراعي محمي يستفيد من التحكم في ظروف الزراعة ويرتبط بإدارة موارد المشروع، فتدور فيه المياه والطاقة والسماد بين الحظائر ومحطات الأعلاف والتدوير. وتفصيل الحجم والمكونات في هذه الدراسة مأخوذ من المخطط المرفق: عشرة بيوت بولي كربونات حديثة بعرض 9 م لكل بيت (العرض الكلي 90 م) وطول 38 م، تعمل بالطاقة الشمسية، مع تبريد تبخيري بمراوح مرقمة من 1 إلى 10 وألواح تبريد.
- 1الهيكل
هيكل فولاذي مجلفن بعشرة بيوت متجاورة عرض كل منها 9 م، بأسقف جملونية مع فتحات تهوية علوية.
- 2الغطاء
ألواح بولي كربونات مضاعفة الجدار تعطي نفاذية ضوء نحو 80% (للسماكات 6-10 مم) وعزلًا حراريًا أفضل من الأغشية البلاستيكية.
- 3الأبواب
بوابة لكل بيت على الواجهة، ويُفضّل مدخل مزدوج (غرفة هواء) وحوض تطهير للأقدام.
- 4التبريد
ألواح تبريد تبخيري ومراوح شفط، مع شبكات تظليل داخلية قابلة للسحب في الصيف.
- 5الطاقة
تشغيل بالطاقة الشمسية بحقل مجاور ومبنى كهرباء يظهران في المخطط.
- 6الزراعة
أكياس بلاستيكية فيها مادة زراعة فوق أرفف معدنية مرتفعة، وتنقيط لكل نبات وصرف مجمّع.
المحاصيل والطاقة الإنتاجية ودورات الإنتاج لم تُعتمد بعد من الإدارة. النباتات الظاهرة في الصور (فلفل وطماطم) أمثلة توضيحية للزراعة بالأكياس، وليست قرارًا بالمحصول؛ ولذلك تعتمد الأرقام في قسم الإنتاجية على دراسات منشورة لا على خطة المشروع.
٢. الهيكل والغطاء
رسم توضيحي غير مقيّس أنشأناه اعتمادًا على أبعاد المخطط المرفق. تتوزع المراوح على أحد الجدارين الطويلين وألواح التبريد على الجدار المقابل، فيعبر الهواء 38 م.
يحدد الغطاء كمية الضوء والحرارة التي تدخل البيت. والبولي كربونات مضاعف الجدار هو الغطاء المعتمد في المشروع، ومن خصائصه المتداولة:
| الغطاء | نفاذية الضوء | العزل | ملاحظات |
|---|---|---|---|
| بولي كربونات مضاعف الجدار (6-10 مم) | نحو 80% | U ≈ 0.52-0.61 (بيانات مورّدين) | عمر طويل وعزل جيد؛ الشفاف يسمح بحرارة شمسية كبيرة، فيُستعان بتظليل أو ألواح مُلوّنة |
| غشاء بولي إيثيلين | 70-90% (تختلف المصادر) | عزل ضعيف | أرخص لكنه يُستبدل كل 3-5 سنوات؛ يناسب التوسع الموسمي |
الأرقام من مراجع تجارية وصحفية متخصصة وتختلف بين المصادر (وبخاصة الأغشية)، فهي تقديرية وتُعتمد من بيانات المورّد المختار. وتتحمل الألواح الشفافة أحمالًا شمسية كبيرة في الصيف السعودي، ما يجعل التظليل أو الألواح المُلوّنة ضرورة تصميمية لا ترفًا.
٣. التبريد بالمراوح والألواح
تبرّد المنظومة الهواء بتبخير الماء: تسحب المراوح الهواء عبر ألواح سليلوزية مبللة فينخفض الهواء حرارةً ويرتفع رطوبةً، ثم يعبر البيت ويحمل حرارته إلى الخارج. وتكون المنظومة أكفأ كلما قلّ الضغط البخاري في الهواء، لذلك هي مناسبة جدًا للمناخ الصحراوي الجاف مقارنة بالمناطق الرطبة.
| المعيار | القيمة المرجعية | تطبيقه على المشروع |
|---|---|---|
| معدل التهوية | ≥ 8 قدم³/دقيقة لكل قدم² أرضية (≈ 2.4 م³/دقيقة/م²) - إرشاد جامعي أمريكي | 492,480 م³/ساعة للبيوت كلها، أي نحو 49,248 م³/ساعة لكل مروحة (من 10 مراوح) |
| سرعة الهواء عبر الألواح | ≈ 250 قدم/دقيقة (≈ 1.3 م/ث) للوح 10 سم؛ و350 قدم/دقيقة للوح 15 سم | مساحة الألواح المطلوبة نحو 105 م²، أي بارتفاع نحو 1.2 م على جدار طوله 90 م |
| مسار الهواء | مسافة قصيرة بين الألواح والمراوح تقلل الفرق الحراري داخل البيت | 38 م، وهو مسار قصير نسبيًا |
| مرجع محاكاة | تهوية نحو 153 م³/م²/ساعة لبيت من نوع Venlo في دراسة محاكاة | تقارب 144 م³/م²/ساعة المستخدمة هنا |
| تجربة في مناخ صحراوي | بيت 39 × 9 م بمروحتين ≈ تبديل هواء كامل كل دقيقة (Al-Helal 2007) | بيت المشروع 9 × 38 م، فالمقياس مشابه |

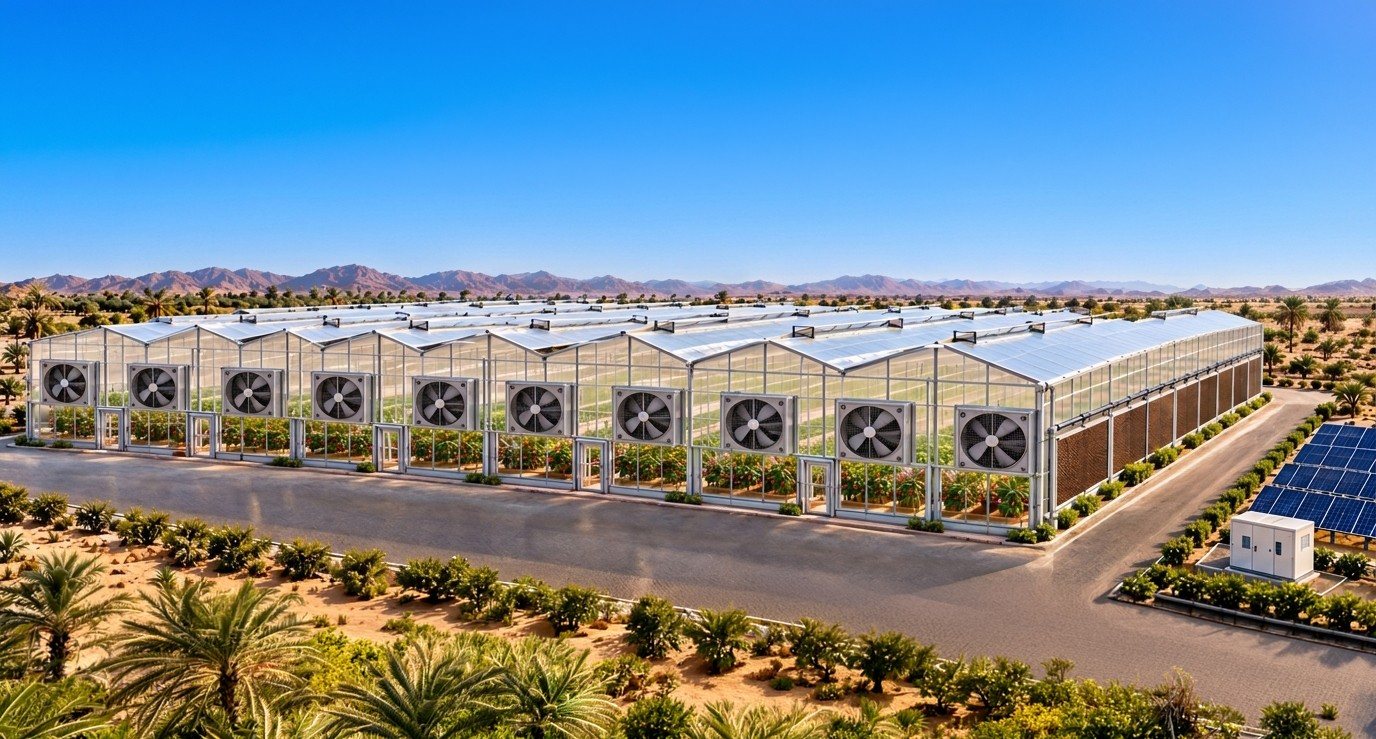

ملاحظة على المجسم: تُظهر الصورة ألواح التبريد على الجدار الجانبي (القصير) والمراوح على الجدار الطويل، وهذا يجعل مسار الهواء قطريًا وغير متجانس. والتصميم الأسلم هندسيًا وضع الألواح على الجدار الطويل المقابل للمراوح كما في المخطط أعلاه.
٤. حاسبة التبريد
تحسب هذه الأداة درجة حرارة الهواء بعد الألواح وكمية المياه المتبخرة بمعادلات الرطوبة النفسية (Psychrometrics)، فتبيّن أن التبريد التبخيري أكبر مستهلك للمياه في المجمع كله وليس الري.
الطريقة: الحرارة بعد الألواح = الحرارة − الكفاءة × (الحرارة − حرارة البصلة الرطبة)، والبصلة الرطبة بتقريب Stull (2011)؛ والماء المتبخر من حفظ الطاقة في التبريد الأديابتي. القيم الافتراضية (42°م و15% وكفاءة 75%) تمثل يومًا صيفيًا حارًا جافًا وهي افتراضات تُستبدل بالسجل المناخي للموقع، فالنتائج تقدير هندسي أولي.
عند هذه الافتراضات يتبخر نحو 38 م³ يوميًا خلال 12 ساعة، ونحو 57 م³ مع الصرف الدوري، وهو أكبر من الاحتياج المعلوم للمشروع كله (25 م³/يوم للأغنام والشعير). لذا يُوصى بتغذية الألواح بمياه الآبار الخام بدل المحلّاة حفاظًا على طاقة محطة التحلية للري، مع الصرف الدوري لتجنب ترسب الأملاح على الألواح، وتحديث جدول المياه في دراسة محطة التحلية.
٥. الزراعة بالأكياس والري

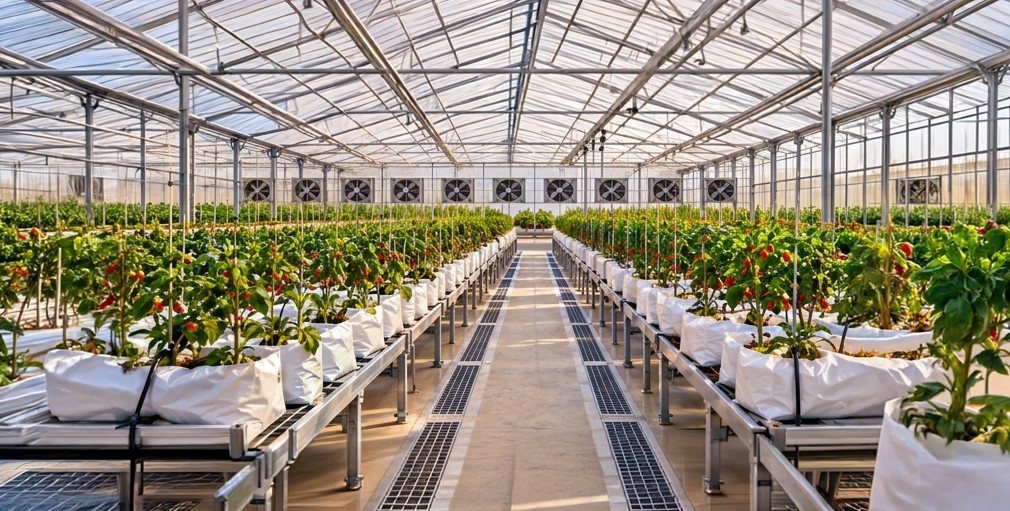

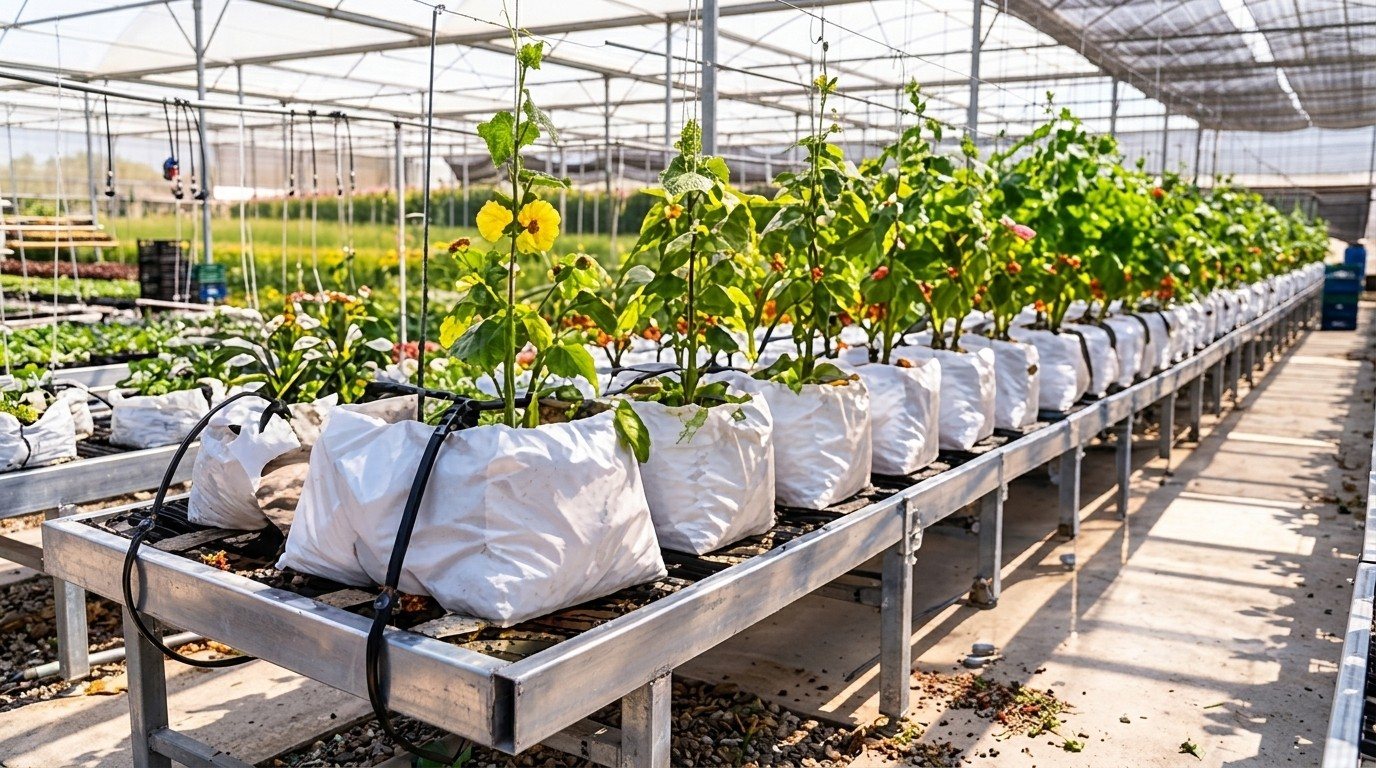

تُزرع النباتات في أكياس بيضاء تحتوي مادة زراعة، موضوعة على أرفف معدنية مرتفعة تفصلها ممرات مركزية بشبكة صرف، ويصل الماء والسماد لكل نبات عبر خط تنقيط. وتتيح الأرفف المرتفعة جمع الفائض من الأكياس وتحسين النظافة والتهوية حول الجذور وسهولة الحصاد.
رسم توضيحي: مياه معالجة + سماد ← تنقيط ← أكياس ← جمع الصرف ← تعقيم ← إعادة استخدام.
- مادة الزراعة: جرّبت مبادرة «استدامة» السعودية للفلفل الحلو شرائح بحجم 16 لترًا من الصوف الصخري والصخر البركاني والبيرلايت ومخلفات النخيل لقياس الإنتاج وكفاءة استخدام المياه؛ ولم أحصل على نتائجها المفصّلة. ويُختار الوسط بحسب التوافر والتكلفة وتوصية الاختصاصي.
- التسميد: تُحقن محاليل A وB والحمض في خزان تغذية مع قياس EC وpH تلقائي، وتُضبط وصفة التغذية بحسب المحصول وطور النمو.
- الصرف: يُجمع الفائض ويُفلتر ويُعقّم ثم يُعاد استخدامه أو يُصرَّف بترخيص، ويقاس تركيز الأملاح فيه لضبط الغسيل.
- توفير الماء: في تجارب سعودية للطماطم (مرجع استدامة 2022) خفضت الزراعة بدون تربة مع جمع الصرف المياه المستخدمة نحو الثلث.
٦. جودة المياه والملوحة
الفلفل والطماطم من أهم محاصيل البيوت المحمية في المملكة، لكنهما حساسان نسبيًا للملوحة. وتذكر الدراسات المنشورة عتبة تراجع الغلة عند توصيل كهربائي لمستخلص التربة المشبعة (ECe): نحو 2.5 ديسيسيمنز/م للطماطم و1.5 للفلفل، وبعدها تنخفض الغلة بنحو 9.9% و14% لكل وحدة ملوحة زائدة على الترتيب.
وتبلغ ملوحة المياه الجوفية في إقليم المدينة المنورة نحو 2,312 مجم/لتر بالمتوسط (انظر دراسة التحلية)، أي ما يقارب 3.3-4.2 ديسيسيمنز/م بمعامل تحويل 0.55-0.7 (تقدير). والمقارنة ليست مباشرة لأن العتبة مقاسة في مستخلص التربة لا في ماء الري، وتتأثر بنسبة الغسيل ونوع الأملاح؛ لكنها تُظهر أن المياه الخام ستكون على الأرجح فوق العتبة، لا سيما للفلفل.
والتوصية الهندسية: ري المحاصيل الحساسة بمياه محلّاة أو مخلوطة وجمع الصرف وإعادة استخدامه، وقياس EC للماء الداخل والصرف باستمرار، وتحليل مياه البئر قبل اختيار المحصول. انظر دراسة محطة تحلية المياه.
٧. الطاقة والتكامل
تظهر في المخطط ألواح شمسية ومبنى كهرباء بجوار البيوت لتغذية المراوح ومضخات الري والتحكم. ومن الناحية الهندسية فالمراوح تعمل حين يكون الحمل الشمسي والحرارة في ذروتهما، فيتطابق طلب الطاقة مع إنتاج الألواح نهارًا، وهي ميزة تقلل الحاجة للبطاريات. غير أن قدرة الألواح وعدد البطاريات لم تُحدَّد في وثائق المشروع، ويُفصَّل حجمها بعد تحديد قدرة المراوح والمضخات من المورّد.
- الطاقة: تُدرج أحمال المراوح والضخ والتحكم في جدول أحمال المجمع، انظر دراسة محطة الطاقة الشمسية.
- المياه: اجعل مياه التبريد من الآبار الخام ومياه الري من المحطة المحلّاة.
- السماد: يمكن استخدام ناتج التدوير الحيوي المعالج كمصدر عضوي مساعد خارج منظومة التنقيط، انظر دراسة التدوير الحيوي.
- الأعلاف: يمكن تخصيص جزء من الإنتاج أو مخلفاته للتغذية بحسب سلامة المنتج.
٨. الإنتاجية المحتملة
هذه حدود نظرية أعلى، لا توقعات: فقد افترضت زراعة كامل 3,420 م² بالغلة المنشورة، بينما تشغل الممرات والأرفف جزءًا من المساحة، وتتفاوت الغلة بحسب الصنف والتحكم المناخي والإدارة (فالبيوت متوسطة التقنية بلغت 12-15 كجم/م² مقابل 20-24 في البيت المغلق عالي التقنية)، ولم يُعتمد محصول المشروع بعد. تُحدَّد الإنتاجية الفعلية بعد اختيار المحصول وإدارة المشروع.
٩. المخاطر والتشغيل
| الخطر | السبب | الإجراء |
|---|---|---|
| ارتفاع الحرارة الصيفية | ذروة الحمل الشمسي والجفاف | تبريد تبخيري وتظليل وتهوية كافية، وزراعة موسمية تتفادى أشد أشهر الصيف |
| استهلاك مياه التبريد | التبخير يستهلك كميات كبيرة (انظر الحاسبة) | قياس الاستهلاك، وصرف دوري للتحكم في تركز الأملاح، وإعادة استخدام الصرف |
| ملوحة مياه الري | مياه الآبار قد تتجاوز عتبة الفلفل والطماطم | استخدام مياه محلّاة أو مخلوطة، وجمع الصرف وإعادة استخدامه |
| الآفات والأمراض | الحرارة والرطوبة العالية تسرّع الإصابات | شبك حشرات، مدخل مزدوج، مصائد، مكافحة متكاملة، وتطهير الصرف |
| انقطاع الكهرباء | توقف المراوح والضخ يرفع الحرارة بسرعة | ربط بالطاقة الشمسية والبطاريات ومولد احتياطي، وإنذارات حرارة |
| تراكم الأملاح في مادة الزراعة | تسميد وتبخر | غسيل دوري بنسبة صرف مناسبة، وقياس EC للداخل والصرف |
- المراقبة والتحكم: حساسات حرارة ورطوبة وإشعاع وتوصيل كهربائي داخل البيوت، وتحكم آلي في المراوح والألواح والتظليل والري، مع تسجيل يومي ربطًا بالمنصة الرقمية.
- الحماية النباتية: شبك حشرات على الفتحات، ومدخل مزدوج، وحوض تطهير، ومكافحة حيوية ومتكاملة بدل الاعتماد على المبيدات.
- النظافة: تطهير الأرفف والأكياس بين الدورات، وتنظيف الألواح من الترسبات دوريًا للحفاظ على كفاءتها.
- التراخيص: التنسيق مع وزارة البيئة والمياه والزراعة بشأن الاستخراج الجوفي والمنتجات الزراعية وصرف مياه الغسيل.
١٠. المعرض
الصور مجسمات توضيحية للمشروع، والمخططات رسوم هندسية توضيحية أنشأناها. انقر لتكبير أي شكل.
الافتراضات والمصادر
- بيانات المشروع: إنفوجرافيك البيوت المحمية (10 بيوت × 9 م، عرض 90 م، طول 38 م، تبريد تبخيري بالطاقة الشمسية، زراعة بالأكياس).
- Greenhouse Evaporative Cooling - Rutgers NJAES
- Evaporative cooling - Michigan State University Extension
- Pepper Production in a Closed Hi-Tech Greenhouse - Estidamah (Saudi Arabia)
- Sweet Pepper Yield and Water Use Efficiency - Estidamah (Saudi Arabia)
- Soilless greenhouse tomato in Saudi Arabia (preprint citing Estidamah 2022)
- Salt tolerance of Solanaceae crops (tomato, pepper) - PubMed Central
- Why more growers are choosing polycarbonate panels - Hortidaily
- Twinwall polycarbonate greenhouse panels - Acme Plastics (بيانات مورّد)
- Al-Helal, I. (2007) - تجربة نظام مراوح وألواح في بيت مظلل في مناخ جاف شديد (مذكورة من نتائج بحث، لم تُفتح الورقة كاملة).
- افتراضات: معدل تهوية 2.4 م³/دقيقة/م²؛ سرعة الهواء عبر الألواح 1.3 م/ث؛ كفاءة ألواح 75%؛ 42°م و15% رطوبة؛ ضغط 95 كيلوباسكال؛ 12 ساعة تشغيل؛ 3 دورات تركّز؛ معامل تحويل ملوحة 0.55-0.7.
- الأرقام تقديرية أولية وليست عروض أسعار ولا تصميمًا نهائيًا؛ ويجب إعداد تصميم الهيكل والتهوية بواسطة مورّد/مكتب هندسي متخصص بعد اعتماد المحصول وتحليل المياه والبيانات المناخية للموقع.
